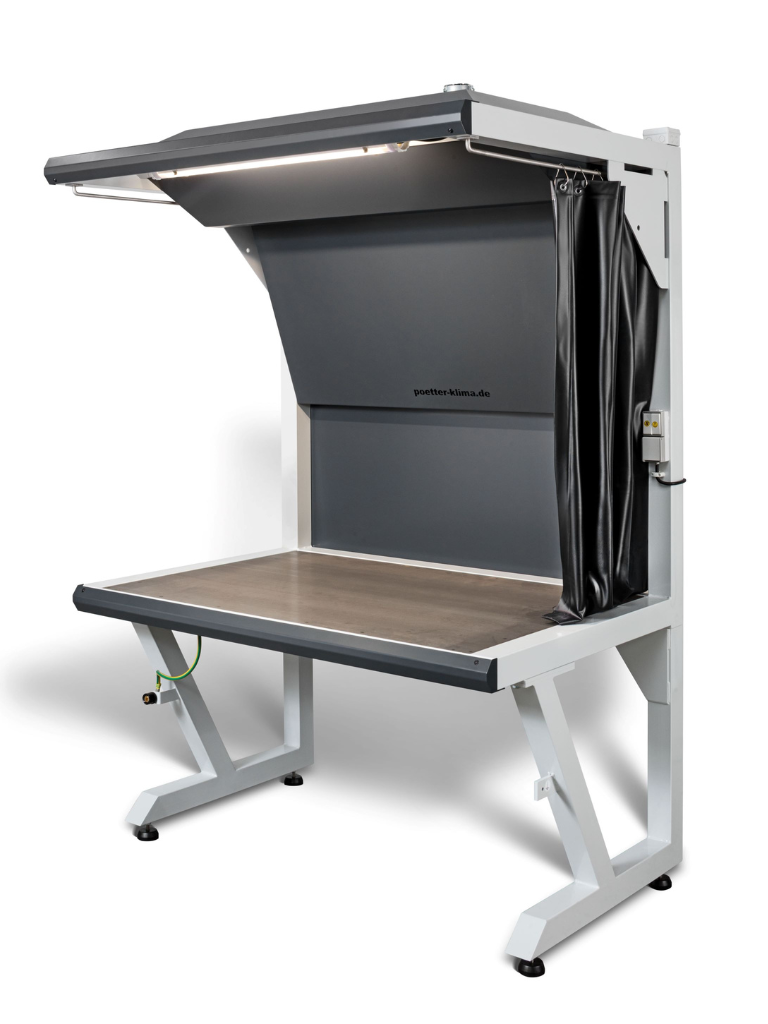

PK-IAT-S Schweißtisch

Energie- und luftmengenoptimiertes Erfassungssystem, vorbereitet zum Anschluss an eine Zu- und Abluftventilation.

Die Absaugung der Schadstoffe erfolgt nach hinten, oben durch Ansaugschlitze zwischen den Prallblechen in verschiedenen Ebenen. Die Zuluft strömt von der oberen und unteren Vorderkante über die Düsen an der gesamten Tischbreite diagonal ein, so dass die schadstoffhaltige Luft in die Absaugöffnungen gedrückt wird.

Auch als ergonomische, höhenerstellbare Version erhältlich!

Standardausstattung

  • Höhenverstellbare Füße (mechan.) + 70 mm
  • Schweißschutzvorhänge S9 dunkelgrün
  • Erdungsanschluss, Masseanschluss
  • 5 mm Stahlarbeitsplatte
  • Zulufteinheit/Luftschleier inkl. AN/AUS-Schalter
  • LED-Arbeitsplatzleuchte, IP 65, 230 Volt
  • Anschlusskabel mit Schuko-Stecker,
  • ca. 5 m lang
  • seitliche Vorhangleisten aus Edelstahl
  • Schalterkombination mit Steckdose
  • Höhenverstellbare Füße (mechan.) + 70 mm
  • Schweißschutzvorhänge S9 dunkelgrün
  • Erdungsanschluss, Masseanschluss
  • 5 mm Stahlarbeitsplatte
  • Zulufteinheit/Luftschleier inkl. AN/AUS-Schalter
  • LED-Arbeitsplatzleuchte, IP 65, 230 Volt
  • Anschlusskabel mit Schuko-Stecker,
  • ca. 5 m lang
  • seitliche Vorhangleisten aus Edelstahl
  • Schalterkombination mit Steckdose

Sonderausstattung

  • stufenlose Höhenverstellung durch
  • Elektrohubzylinder
  • Abluftventilatoren und Filteranlagen
  • vorkonfektionierte Verrohrungen der Anlagen
  • Sonderfarbtöne, Sonderlackierungen (RAL)
  • antistatische klare PVC-Lamellenvorhänge
  • feste und klappbare Seitenwände aus Stahl
  • Drehteller und Schraubstöcke
  • Explosionsgeschützte Zone 1/21 LED-Leuchte

Unsere Modelle

PK-IAT-S 630

PK-IAT-S 630

Art.-Nr. A40010
Arbeitsfläche Breite / Tiefe 630/600 mm
Arbeitshöhe 850/770 mm
Tischinnenraumhöhe 2130/2050 mm
Gesamtbreite 830mm
Tischhöhe
Gesamttiefe 800 mm
Bsp. Abluftmenge und LWR
Zuluft
Anschluss Abluft
Gewicht

PK-IAT-S 1000

PK-IAT-S 1000

Art.-Nr. A40011
Arbeitsfläche Breite / Tiefe 1.000/900 mm
Arbeitshöhe 875 mm
Tischinnenraumhöhe 1.165 – 1.275 mm
Gesamtbreite 1.195 mm
Tischhöhe 2.388 mm
Gesamttiefe 1.148 mm
Bsp. Abluftmenge und LWR 800 m³/h / 15 x
Zuluft ca. 250 m³/h
Anschluss Abluft DN 200
Gewicht 200 kg

PK-IAT-S 1400

PK-IAT-S 1400

Art.-Nr. A40012
Arbeitsfläche Breite / Tiefe 1.400/900 mm
Arbeitshöhe 875 mm
Tischinnenraumhöhe 1.165 – 1.275 mm
Gesamtbreite 1.195 mm
Tischhöhe 2.388 mm
Gesamttiefe 1.148 mm
Bsp. Abluftmenge und LWR 1200 m³/h / 15 x
Zuluft ca. 250 m³/h
Anschluss Abluft DN 200
Gewicht 245 kg

PK-IAT-S 2000

PK-IAT-S 2000

Art.-Nr. A40013
Arbeitsfläche Breite / Tiefe 2.000/900 mm
Arbeitshöhe 875 mm
Tischinnenraumhöhe 1.165 – 1.275 mm
Gesamtbreite 2.195 mm
Tischhöhe 2.388 mm
Gesamttiefe 1.148 mm
Bsp. Abluftmenge und LWR 1700 m³/h / 15 x
Zuluft ca. 250 m³/h
Anschluss Abluft DN 250
Gewicht 325 kg
